Машина стыковой сварки Ritmo Delta Dragon CNC
Машина стыковой сварки Ritmo DELTA DRAGON CNC машина для стыковой сварки с автоматической центровкой соединяемых труб исключает любой риск ошибки по вине оператора.
Она доступна в двух версиях: SA, где нагревательный элемент снимается вручную, FA с встроенным механизмом для изъятия нагревательного элемента.
Система CNC применяется с моделями Delta Dragon 250 B и 315 B.
Гидроагрегат оснащен компактным и новаторским пластиковым корпусом способным выдержать любые экстремальные условия работы.
Особое внимание было уделено соединениям в которых используются надежные

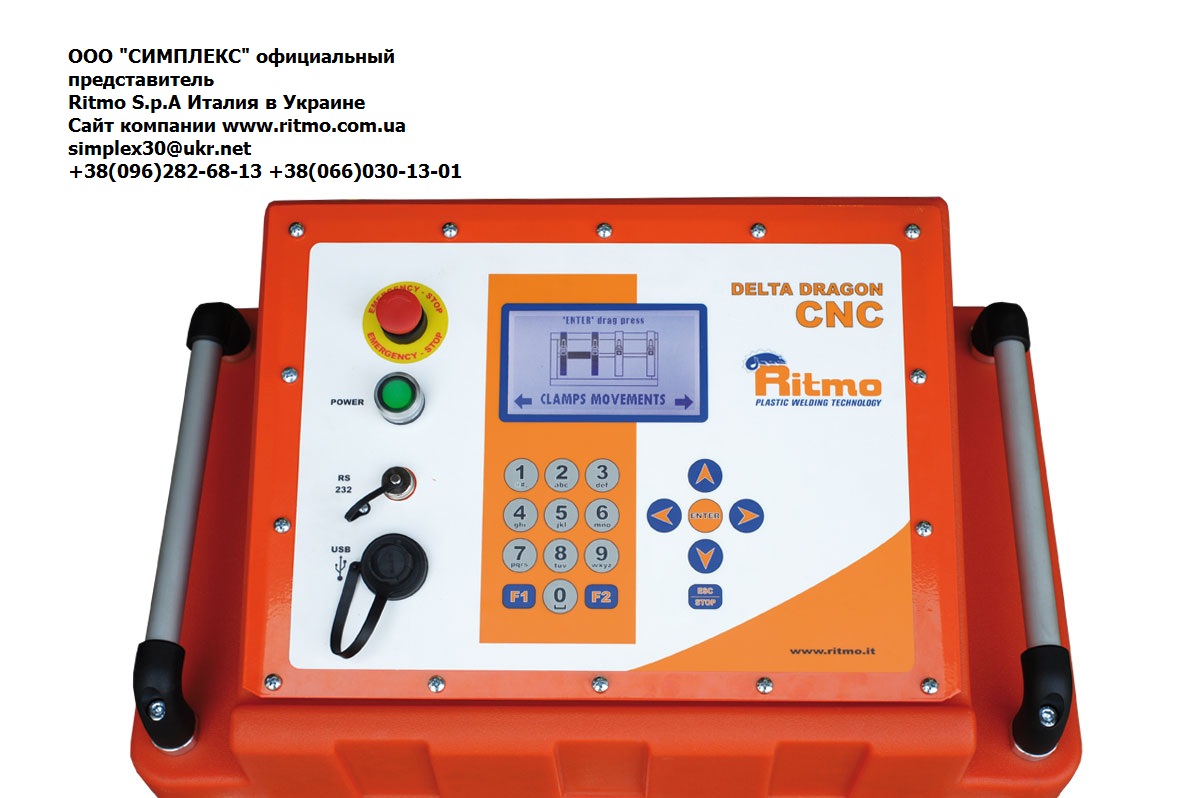

коннекторы. Простое в использовании программное обеспечение и панель
управления позволяют просматривать наиболее распространенные сварочные
стандарты (ISO, GIS, DVS и др.).
Программа меню машины, кнопки панели управления и компьютерная программа выполнены на русском языке, навигация проста и удобна. Опературу необходимо лишь выбрать стандарт сварки, диаметр/SDR свариваемой трубы. Все сварочные параметры (давление, время, температура) будутустановлены и впоследствии пддерживаться машиной автоматически. Если используется нестандартная труба, то предусмотрена возможность ввода своих данных (диаметр, SDR, материал,время сварки и давление…), далее сварочный аппарат проведет сварку в автоматическом режиме, поддерживания введенные параметры.
По окончании сварочного цикла, все данные сварки хранятся во встроенной памяти, до 4000 протоколов сварки.
Последовательные порты позволяют оператору подключить гидроагрегат к
портативному последовательному принтеру (для получения мгновенного
отчета) или к персональному компьютеру. Гидроагрегат оснащен USB портом
для загрузки отчета сварки в PDF файл и обновления прошивки.

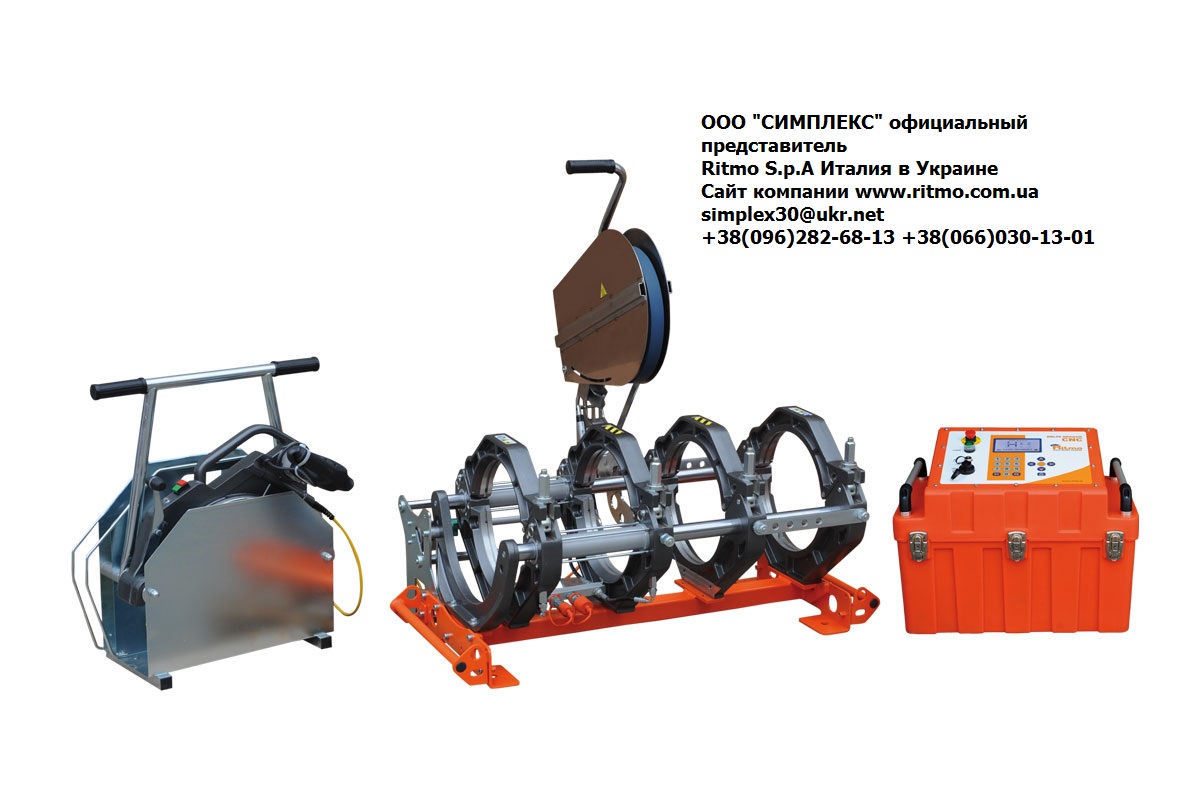

Полная комплектация включает в себя:
- линейный датчик, прилагающийся к корпусу машины;
- съемный нагревательный элемент версии SA или FA;
- гидравлические шланги с герметичными муфтами БРС, соединяющие гидроагрегат и корпус машины;
- торцеватель;
- кабель датчика, соединяющий гидроагрегат с корпусом машины;
- станина для торцевателя/нагревательного элемента.
Технические характеристики:
Delta Dragon 250 CNC
|
Материалы |
ПЭ - ПП - ПБ - ПВДФ |
|
Диаметр соединяемых труб |
Ø 75 ÷ 250 мм |
|
Питание |
110 или 230Впеременный ток 50/60 Гц |
|
Суммарная потребляемая мощность |
4000 Вт (110 В) - 4150 Вт (230 В) |
|
Рабочая температура нагревателя |
180° ÷ 280° C |
|
Протокол |
4000 сварочных циклов |
|
Вес центратора |
90 кг |
|
Вес гидроагрегата |
39 кг |
|
Размер центратора |
1000x820x1000 мм |
|
Размер гидроагрегата |
585x384x463 мм |
Технические характеристики:
DeltaDragon 315 CNC
|
Материалы |
ПЭ - ПП - ПБ - ПВДФ |
|
Диаметр соединяемых труб |
Ø 90 ÷ 315 мм |
|
Питание |
110 o 230Впеременный ток 50/60 Гц |
|
Суммарная потребляемая мощность |
4500 Вт (110 В) - 5150 Вт (230 В) |
|
Рабочая температура нагревателя |
180° ÷ 280° C |
|
Протокол |
4000 сварочных циклов |
|
Вес центратора |
125 кг |
|
Вес гидроагрегата |
39 кг |
|
Размер центратора |
1150x970x1170 мм |
|
Размер гидроагрегата |
585x384x463 мм |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
|
|
|
|

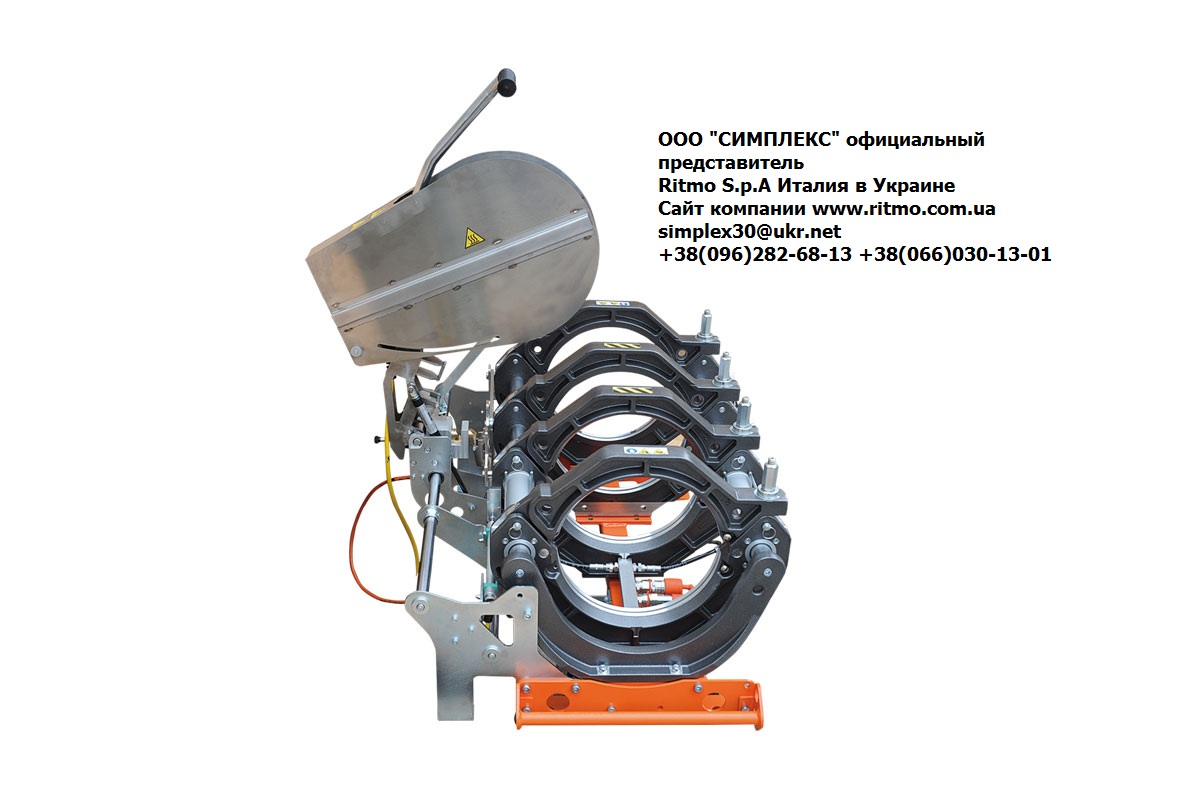

Центратор |
Нагреватель |
Гидроагрегат |
Торцеватель |
ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)
|
|
| Вкладыши | Зажим для фланцев |
